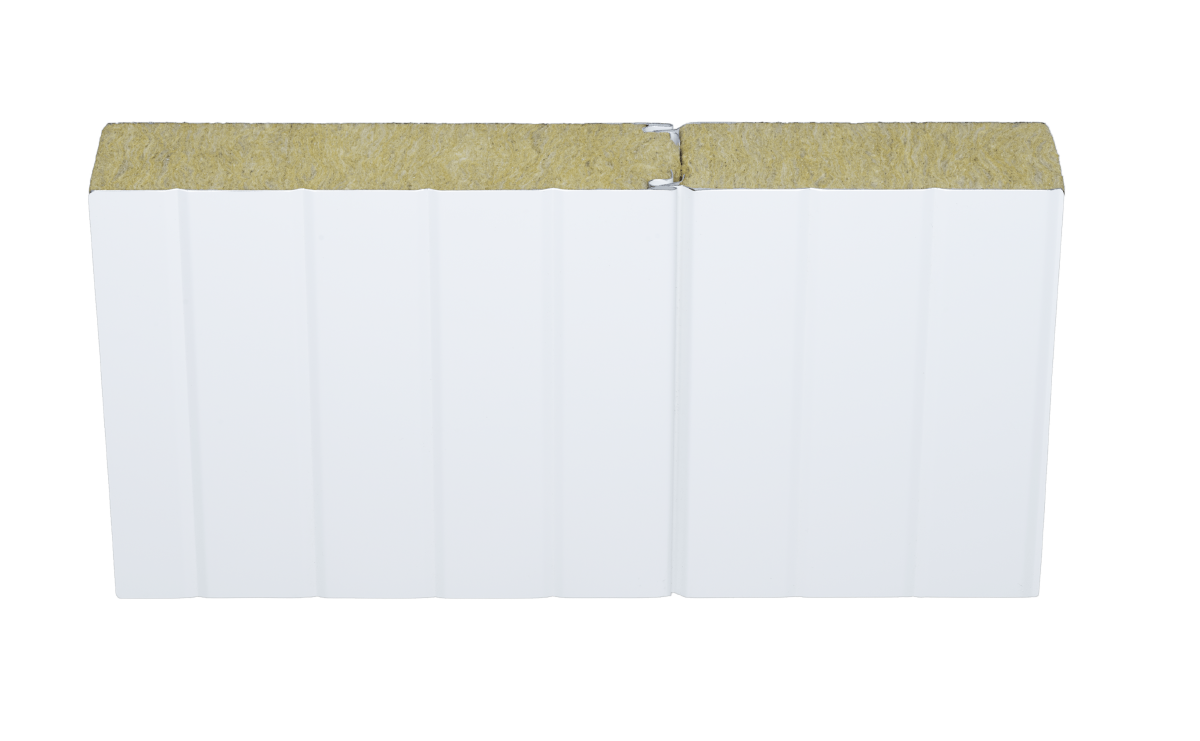

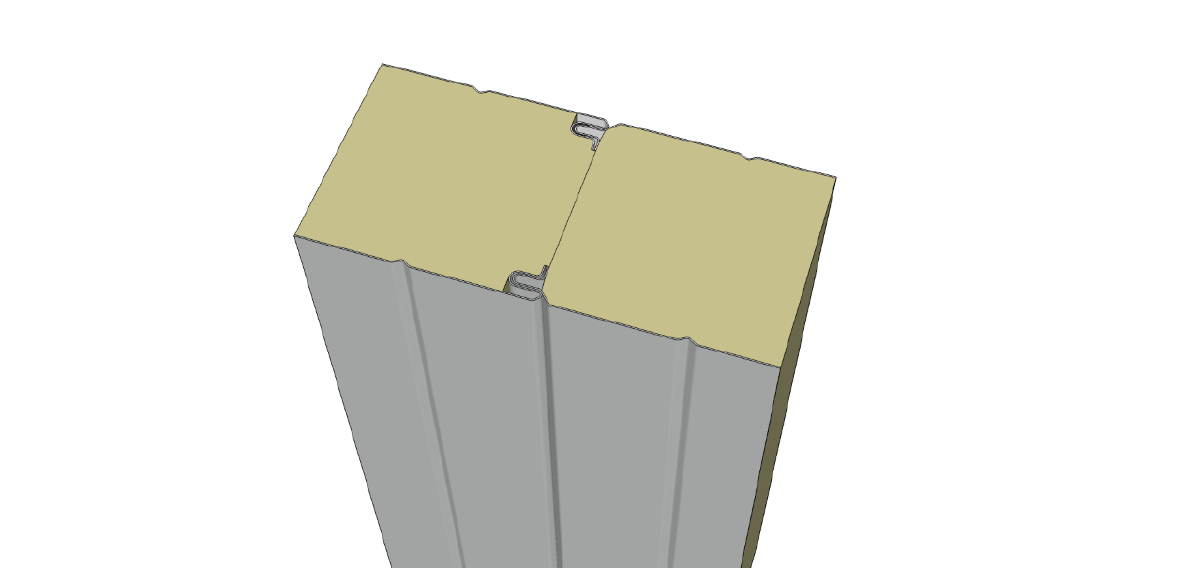

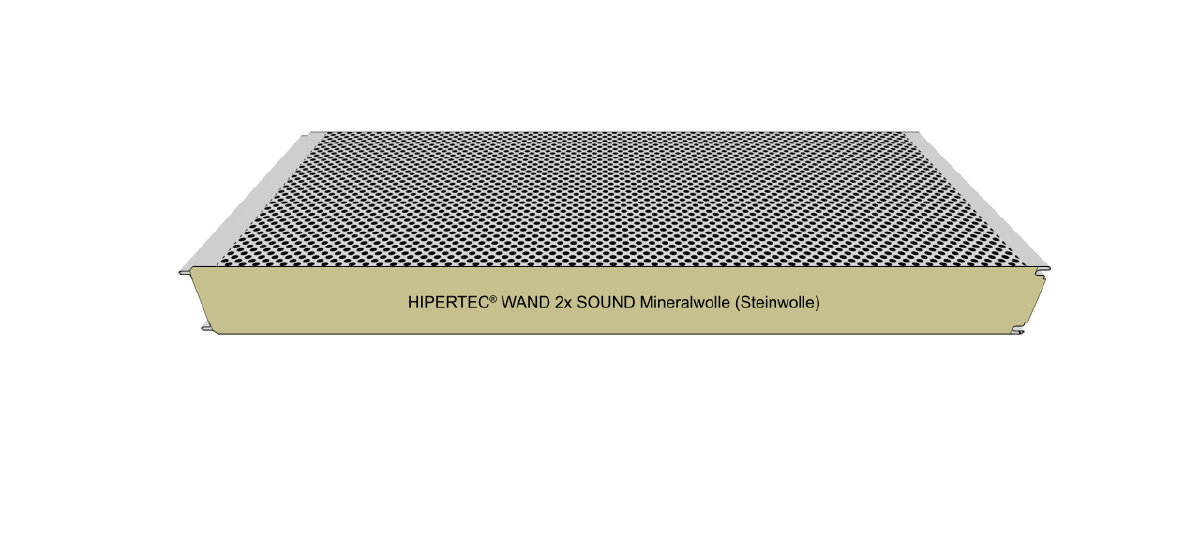

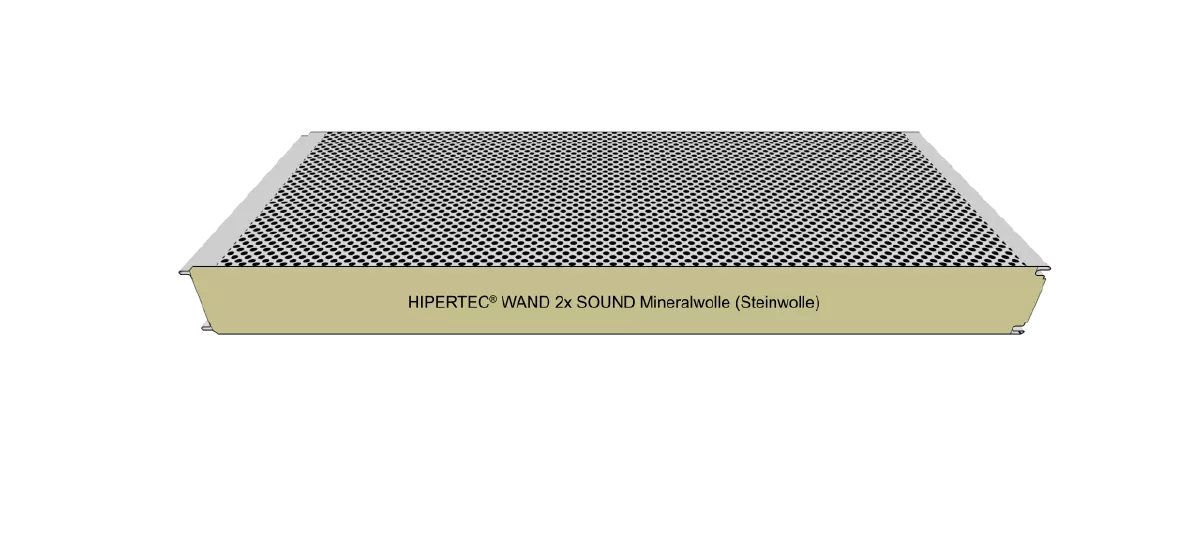

Hipertec Wand Sound

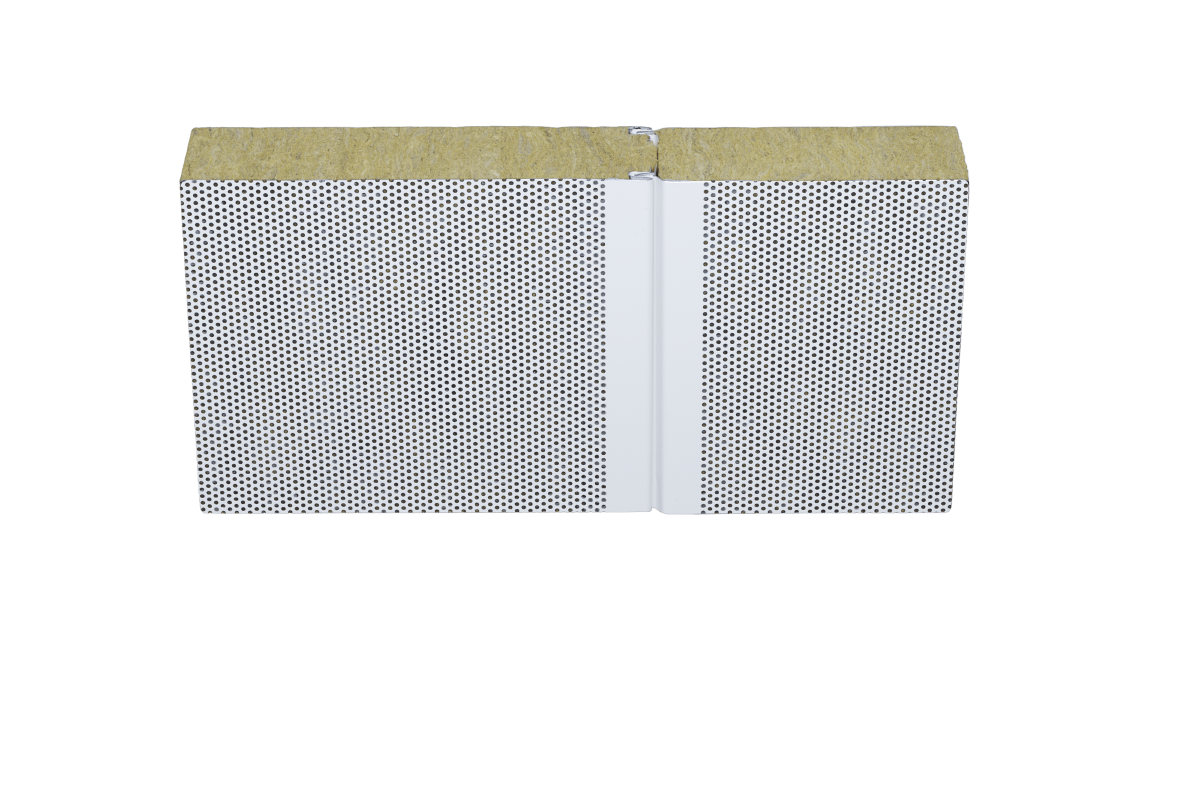

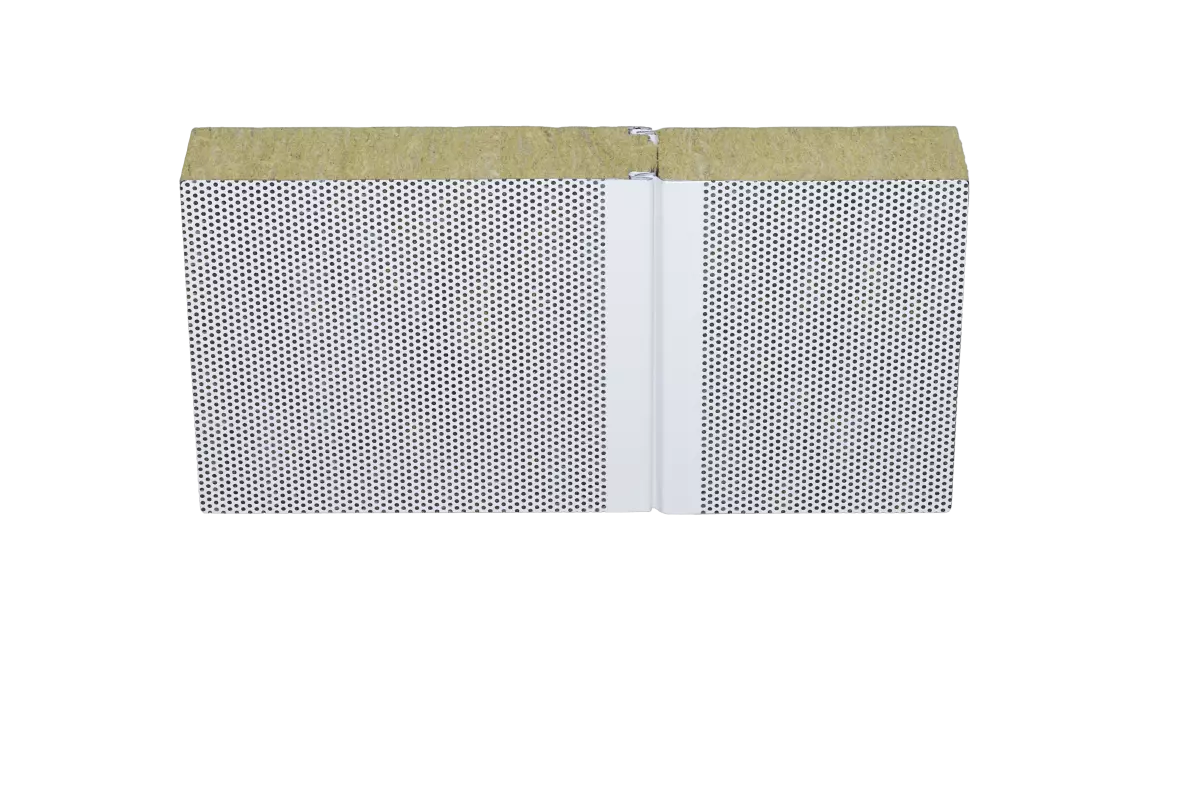

20160314_hipertec_wand_sound_frontal_002

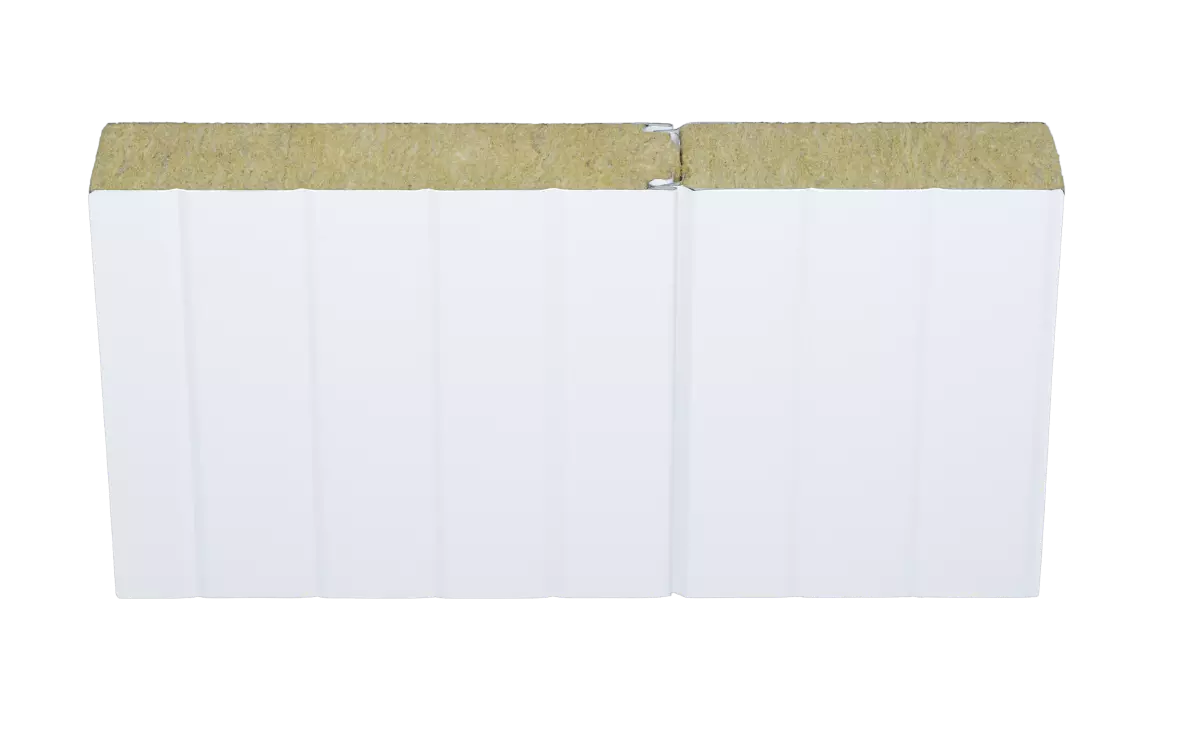

20160314_hipertec_wand_sound_frontal_001

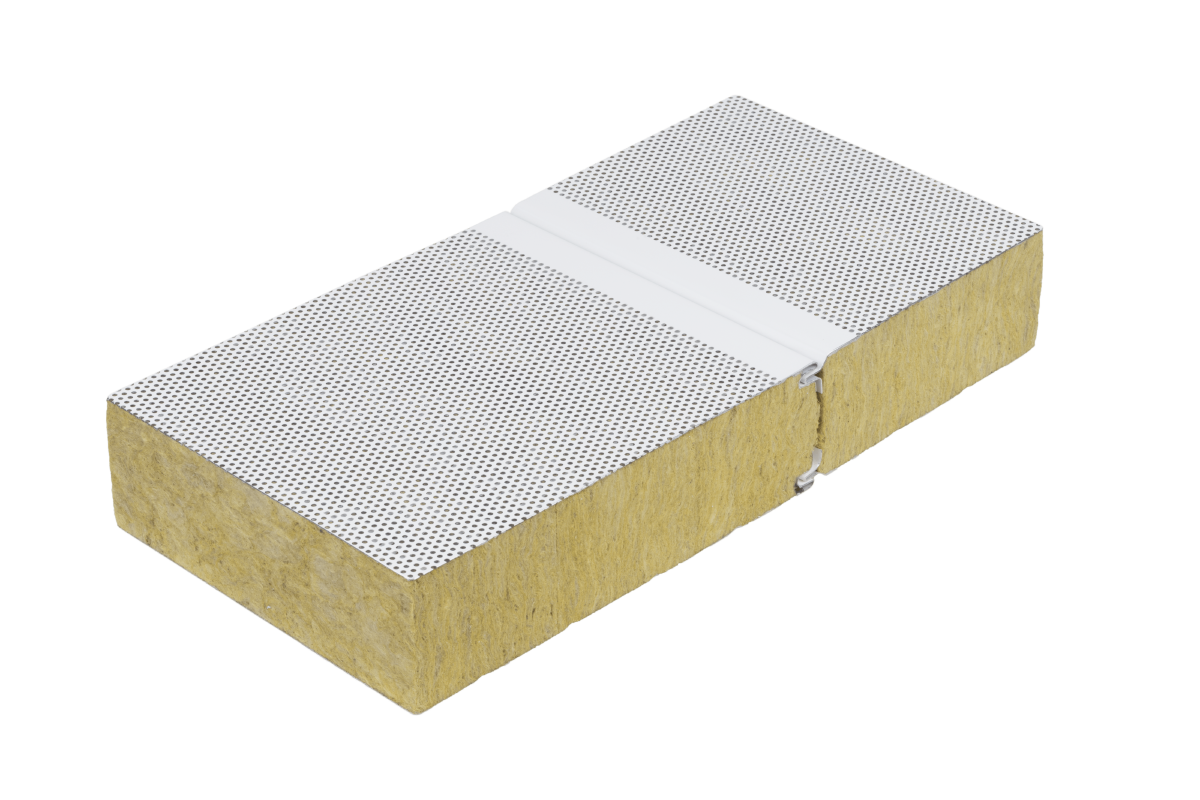

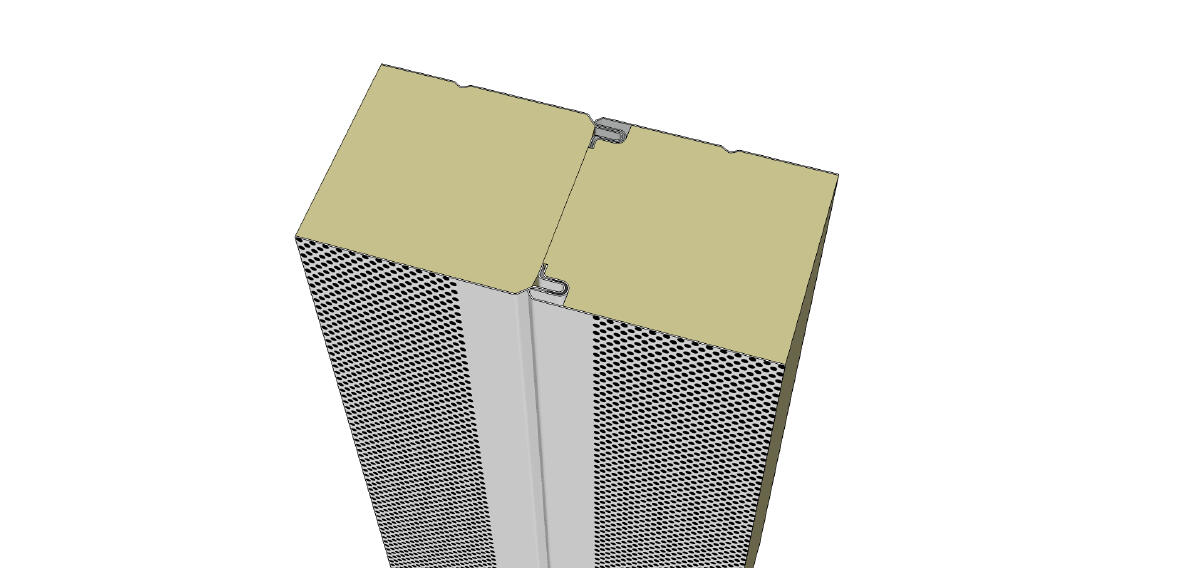

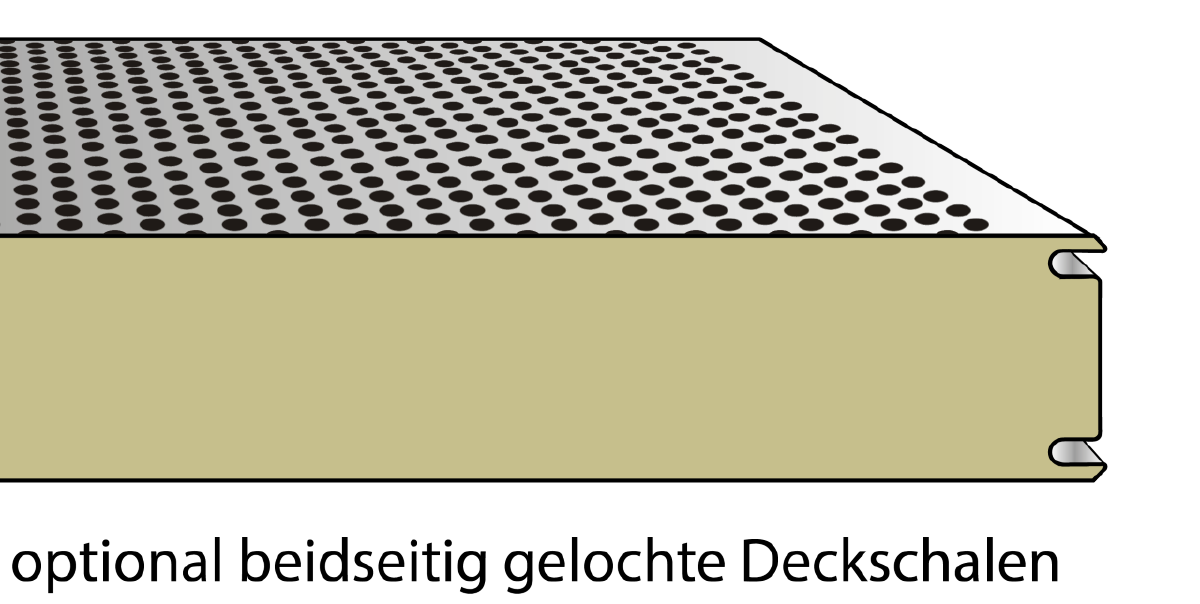

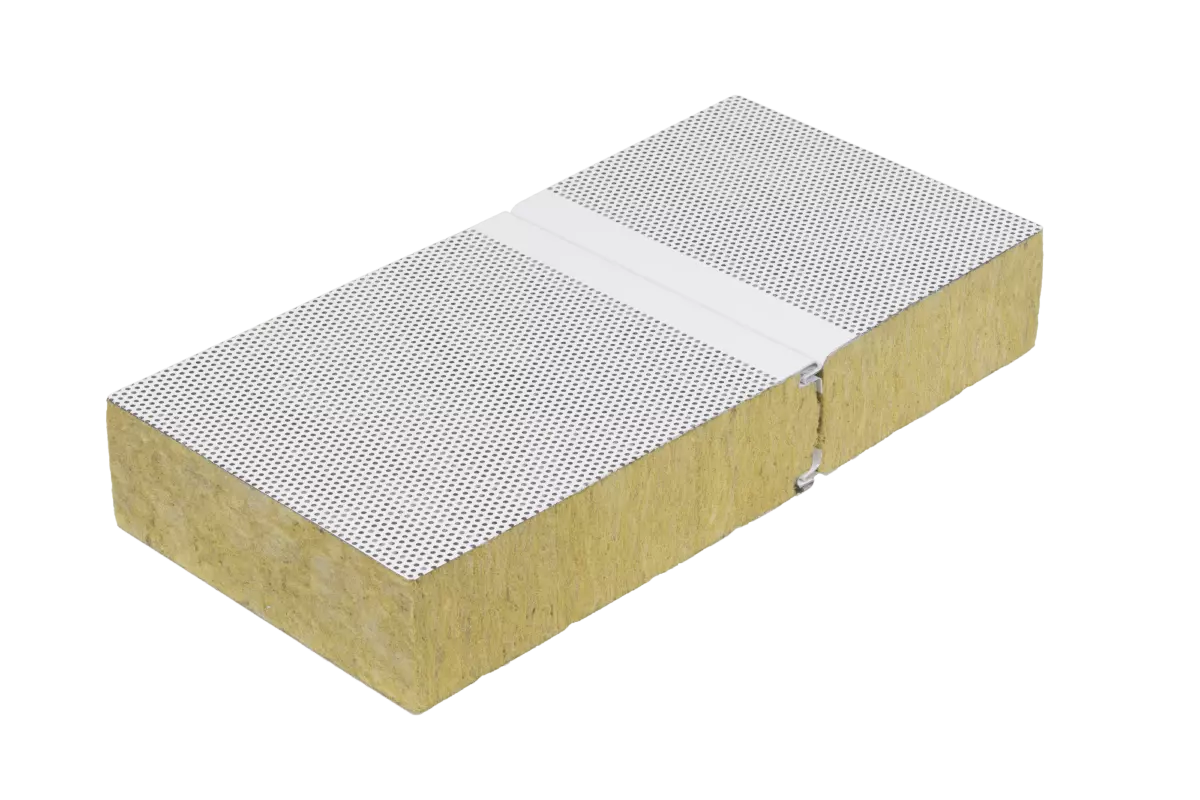

Das Schallschutzelement mit schallabsorbierender gelochter Innenschale ist insbesondere für Wände und Decken im Inneren eines Gebäudes geeignet. In dem von Metecno patentierten System ist zwischen der Innenschale und dem Dämmkern aus Mineralwolle ein spezielles Vlies als Rieselschutz eingelegt. Die Ausbildung der Innenschale trägt erheblich zur Verbesserung der Raumakustik bei. Außerdem werden durch die hohe Dichte des Dämmkerns gute Schalldämmwerte erreicht. Nach Rücksprache mit uns und nach Überprüfung der statischen Möglichkeiten kann das Schallschutzelement auch zur Wandverkleidung unbeheizter Gebäude eingesetzt werden. Für Außenwände ist eine Zustimmung im Einzelfall erforderlich. Von einem Einsatz in Feuchträumen und beheizten Gebäuden müssen wir aufgrund der dampfdiffusionsoffenen Innenschale abraten. Die beidseitig aufgebrachte Schutzfolie vermeidet Verschmutzungen und Beschädigungen während Transport, Lagerung und Montage.

Produktspezifikationen

Elementbezeichnung	Elementdicke	Außendeckschale	Innendeckschale	Gewicht	Wärmedurchlasswiderstand	Wärmedurchgangskoeffizient (Ψ - Fugenfaktor)
	s	tN	tN	kg / m²	R	U ohne Ψ	U mit Ψ
	mm	mm	mm	kg / m²	m² K / W	W / m² K	W / m² K
HIPERTEC WAND SOUND	60	0,60	0,60	15,3	1,34	0,711	0,731
	80	0,60	0,60	17,5	1,79	0,537	0,548
	100	0,60	0,60	19,5	2,25	0,432	0,438
	120	0,60	0,60	21,9	2,70	0,361	0,365
	150	0,60	0,60	25,2	3,38	0,290	0,292
	200	0,60	0,60	30,7	4,52	0,218	0,219
	240	0,60	0,60	35,1	5,42	0,182	0,183

Brandverhalten

Baustoffklasse A2-s1,d0 ; nicht brennbar nach DIN EN 13501-1, Mineralwolle-Dämmkern A1, nicht brennbar, Schmelzpunkt > 1000°C

Wärmeleitfähigkeit

λ = 0,044 W/m.K nach DIN 4108 bzw. DIN EN 13165
Die Dämmwerte werden regelmäßig fremdüberwacht und dürfen somit direkt ohne Abminderung angewendet werden.

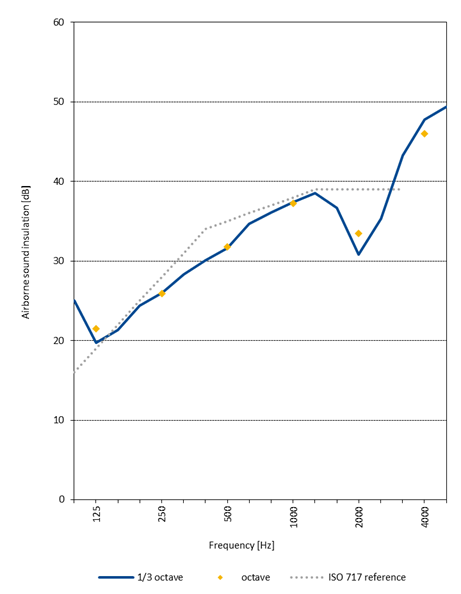

Luftschalldämmung

R_w ≥ 35 dB

Freq. [Hz]	R [dB] ? oct.	R [dB] oct.
125	25,0 19,7 21,3	21,5
250	24,4 26,0 28,3	26,0
500	30,1 31,6 34,7	31,7
1000	36,1 37,4 38,5	37,2
2000	36,7 30,8 35,3	33,5
4000	43,3 47,8 49,4	46,0

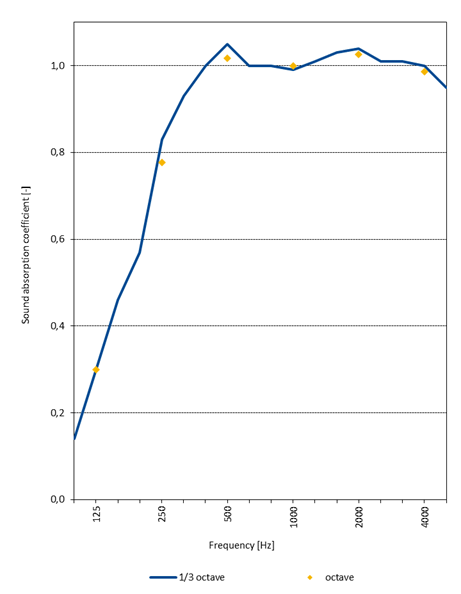

Schallabsorption

α_s ≥ 34 - 36 dB

Freq. [Hz]	α ? oct.	α oct.
125	0,39 0,64 0,67	0,57
250	0,65 0,83 0,84	0,77
500	0,89 0,85 0,92	0,89
1000	0,95 0,96 0,95	0,95
2000	0,94 0,98 0,98	0,97
4000	0,97 0,94 0,93	0,95

Korrosionsschutz

Standardausführung mit Außendeckschale: 25 μm Polyester
Außenschale: Klasse RC3 (geprüft nach DIN EN 10169)

Außenschale: Korrosivitätskategorie C3 entspricht einer mittleren Schutzdauer für Stadt- und Industrieatmosphären mit mäßiger Belastung durch Schwefeldioxid.

(Umgebungsbedingungen und Korrosivitätskategorien nach DIN EN ISO 12944-2)

Standardlängen

> 2,00 m bis 25,00 m, größere Längen auf Anfrage

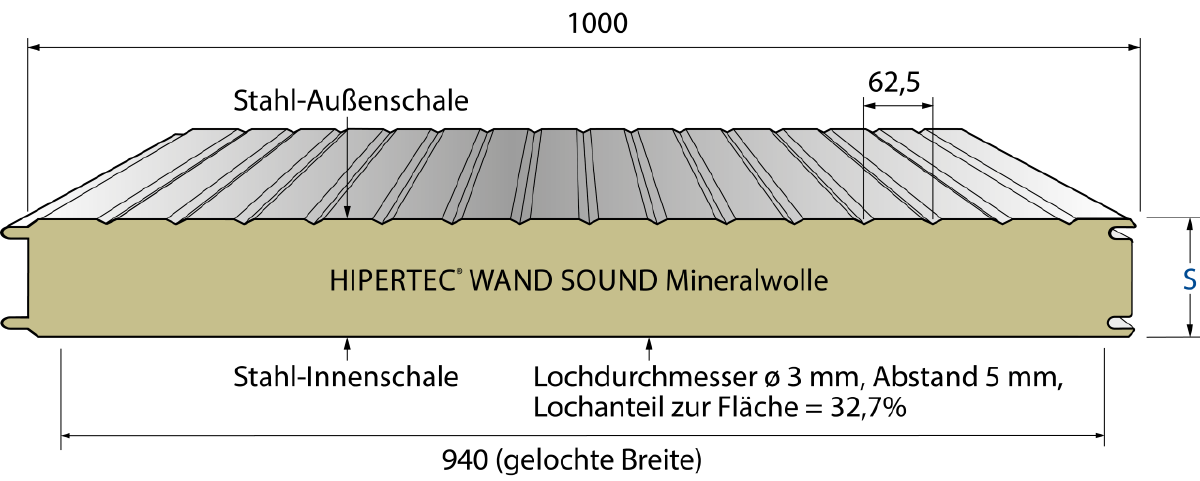

Profilierungen

Profilierungsvarianten

Außenschale/Innenschale

Farbe & Beschichtungen

Metecno Standardbeschichtungsprogramm

Standardbeschichtung für den Außenbereich

25 μm Polyester

Korrosionsbeständigkeit RC3 nach DIN EN 10169:2010-2
UV-Beständigkeitskategorie RUV2 nach DIN EN 10169:2010-2
Temperaturbelastung -20° bis 80°C
Die bewährte Polyesterbeschichtung ist ein modernes und wirtschaftliches Beschichtungssystem. Eine Vielzahl von Lösungen lassen sich mit Polyesterlacken aufgrund der
guten Anpassungsfähigkeit in Bezug auf die Farbgebung verwirklichen. Das System hat eine gute Korrosions- und Witterungsbeständigkeit bei normaler Beanspruchung für
die industrielle Nutzung in den Regionen Mitteleuropas und ist somit das meist eingesetzte Beschichtungssystem.

Standardbeschichtung für den Innenbereich

15 μm DU-Polyester

Korrosionsbeständigkeit RC2 nach DIN EN 10169:2010-2
Temperaturbelastung -20° bis 80°C
Die Polyester-Dünnbeschichtung (Standardfarbton ähnlich MC 9002) ist für den üblichen Industriebau im Inneneinsatz für Räume mit normalem Raumklima und normaler
Luftfeuchtigkeit geeignet . Aufgrund der Schichtdicke kann ein gleichmäßiger Farbton nicht gewährleistet werden.

Metecno Standardbeschichtung - Schichtaufbau

25 μm oder 35 μm PVDF (Polyvinylidenfluorid) - auf Anfrage

Korrosionsbeständigkeit RC3 (25μm) bzw. RC4 (35μm) nach
DIN EN 10169:2010-2 UV-Beständigkeitskategorie RUV4 nach DIN EN 10169:2010-2
Temperaturbelastung -20° bis 110°C
Diese Beschichtung hat optimale Eigenschaften hinsichtlich der UV- und Witterungsbeständigkeit sowie der Umformbarkeit. Sie ist besonders geeignet für hohe
Anforderungen an die Farbgebung und hat sich außerdem in Gebieten mit schwierigen klimatischen Bedingungen (z. B. Meeresnähe 5-15 km) bestens bewährt.

Unsere Empfehlung für den Außenbereich (Innenbereich)

50 μm PUR-PA (Polyamid modifiziertes Polyurethan) - auf Anfrage

Korrosionsbeständigkeit RC5 nach DIN EN 10169:2010-2
UV-Beständigkeitskategorie RUV4 nach DIN EN 10169:2010-2
Temperaturbelastung -20° bis 80°C
Durch die Polyamidanteile erhält das System eine hohe Oberflächenhärte. Die Beschichtung mit optisch gekörnter Struktur ist dadurch besonders widerstandsfähig

gegen Abrieb und bietet einen hohen Schutz gegen mechanische Beschädigungen. Auch der Beanspruchung durch Tiere wie Geflügel widersteht sie weitgehend.

Durch die Flexibilität und die ausgezeichnete Beständigkeit gegen UV-Strahlung ist der Einsatz auch an der Außenseite empfehlenswert.

Bitte beachten Sie dazu auch unseren Leitfaden über Beschichtungssysteme.

Materialien

Dicke der Deckschalen

Außendeckschale 0,60 mm (optional: 0,50 mm / 0,75 mm)

Innendeckschale 0,60 mm (optional: 0,40 mm / 0,45 mm / 0,50 mm / 0,75 mm)

Materialien

Standardausführung

- Verzinkter Stahl, Güte S320 GD + Z275

Optional

- Verzinkter Stahl, Güte S350 GD + Z275

- Al Zn 180

- Edelstahl VA 1.4301 (Innenschale)

Zulassungen / Zertifikate

Da das Produkt eine gelochte Innenschale besitzt, unterliegt es nicht mehr dem Geltungsbereich der europäischen harmonisierten Norm für Sandwichelemente (siehe DIN EN 14509:2013; Punkt 1. Anwendungsbereich). Somit wird dieses Paneel in Deutschland zum ungeregelten Baustoff und hat keine Leistungserklärung (entsprechend der geltenden EU Bauproduktenverordnung), keine CE-Kennzeichnung und keine bauaufsichtliche Zulassung. Für den Einsatz als Dacheindeckung ist eine Zustimmung im Einzelfall der Obersten Baubehörde des entsprechenden Bundeslandes erforderlich.

Verpackung

Die Außendeckschalen sind mit einer abziehbaren Schutzfolie versehen, Elementpakete gegen Verschmutzung mit Folie umreift. Optional sind auf Anfrage auch Paketgewichte mit max. 2,5t oder 1,5t lieferbar.

Containerverladung

Auf Anfrage bieten wir auch für Seefracht die Verpackung der Paneele in 20 Fuß (6,096 m) oder auch 40 Fuß (12,192 m) Containern, mit Entladesystem für das leichte Entladen der Pakete am Bestimmungsort.
